一、概述
該試驗臺是依據中華人民共和國煤炭行業標準《MT312-2000 液壓支架通用技術條件》或《GB 25974.1-2010 煤礦用液壓支架 第1部分：通用技術條件》中出廠試驗對液壓支架進行檢驗。主要檢測項目為外觀質量和操作性能試驗、密封性能試驗、支護性能試驗、適應性能試驗、主體結構件強度試驗、其他結構件強度試驗。
二、技術特點

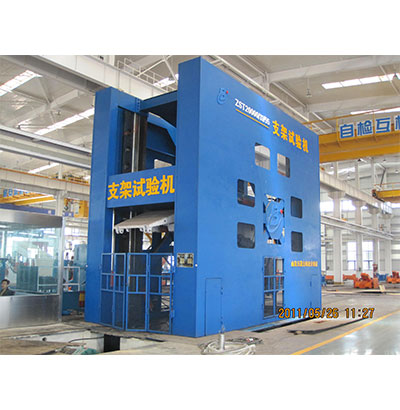

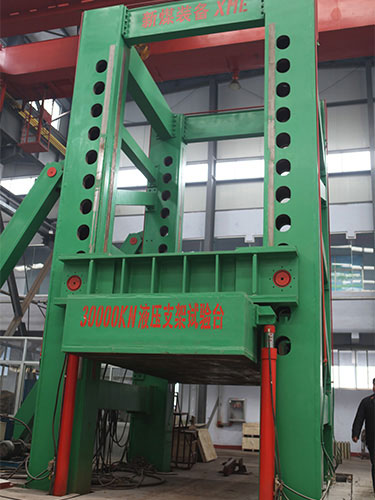

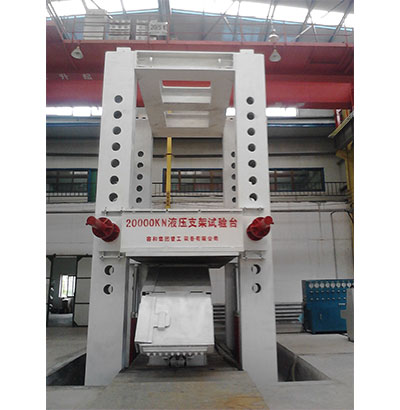

試驗臺由油泵站、加載框架控制系統、加載框架液壓控制系統、被試支架液壓加載控制系統、電氣控制系統、計算機數據采集系統等組成。
試驗臺含加載框架升降、插拔缸插拔以及框架抬底、側推油缸的油壓控制系統，并由PLC自動控制加載框架移動梁的升降和插拔銷插拔工作。被試支架的試驗過程由操作人員手動完成，試驗數據由工業控制計算機進行采集、顯示、存儲，試驗結束存儲結果后系統自動生成試驗報告，并根據需要隨時打印試驗報表。
三、技術參數

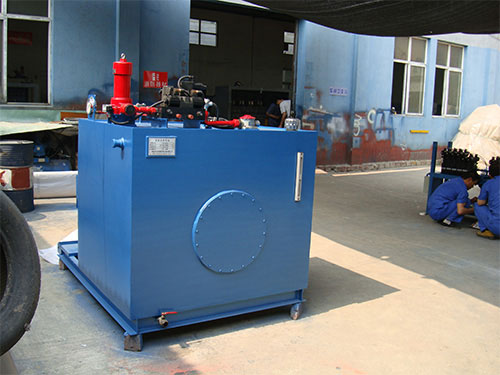

1、油壓系統：
（1）額定壓力： 20 MPa
額定流量： 50L/min
（2）電機功率： 18.5kW

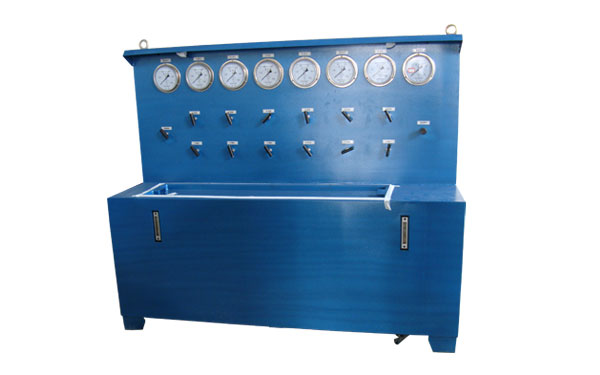

2、乳化液系統：
（1）增壓后額定壓力： 60MPa
最大壓力： 80MPa
（2）被試支架試驗接口： 6個
（3）增壓缸增壓比： 1:5
（4）壓力傳感器精度： 0.3%FS
分辨率： 0.1MPa
（5）壓力表精度： 1.6 級
（6）試驗工作介質： 3%～5%乳化液
（7）適用環境溫度： 0～40℃
濕度： 10%~85%RH

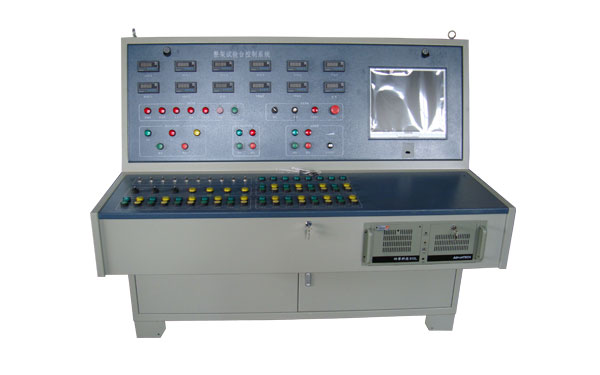

3、試驗臺電器參數：
（1）傳感器工作電壓： DC24V
（2）各類開關電壓： DC12～24V
（3）電源： AC380V±10%，50HZ±2%（三相四線制）
